本公司生產的PXW-II電動配水閘閥是在原PZ1配水閘閥型的基礎上進行的改進設計,PXW-II型是在改良設計的基礎上增加礦用閥門電動裝置,來滿足煤礦水泵房無人值班,全自動化生產的需求。PXW系列礦用配水閥具有結構簡單、密封性能好、清污方便、操作靈活、省力等特點,主要應用于井下泵房吸水井的配水之用,也適用石油、化工、冶金、電力、建筑、熱力、給排水、水處理等行業。(I型為手動操作)
如:PXW-II-DN500
PXW-II-電動配水閘閥
500-公稱直徑
銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。
工作壓力:1.0Mpa-50.0Mpa。
工作溫度:-196℃-650℃。
連接方式:內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。
驅動方式:手動、氣動、液動、電動。
1,閘閥由操縱臺,連接桿,閥桿,閘閥,短管等部件組成。
2,PZ2型用小型電動機作為動力源替代人工操作,方便,快捷。
3,閘閥由閥體和閥瓣構成。
?。?)閘體為焊接件,下部裝有一錐形密封環,與閥瓣共同構成密封部分。
(2)閥瓣由焊接件與橡膠墊構成,通過帶環螺釘組件與閥桿絞接,以保證閥的密封性能。
4,短管用于埋入配水井井壁,為焊接件。
5,連接桿的長度由配水井底板至泵房底板的高度差來確定。分為5米,4.5米,4米,3.5米四種規格。用戶也可以按實際安裝高度確定連接桿的長度,按需定制。

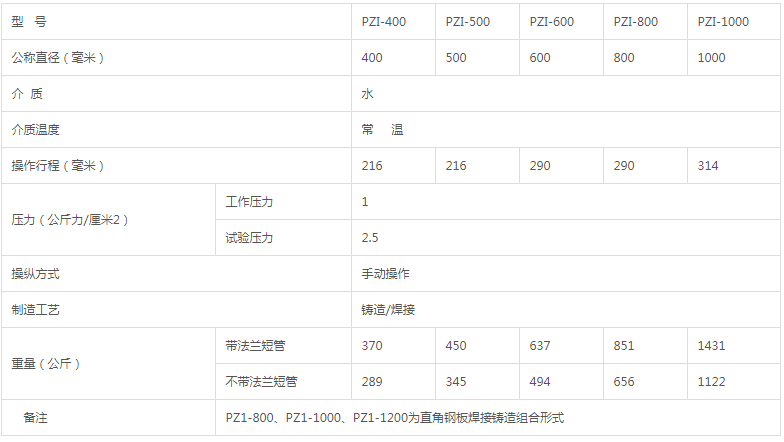

五、配水閘閥的技術參數:

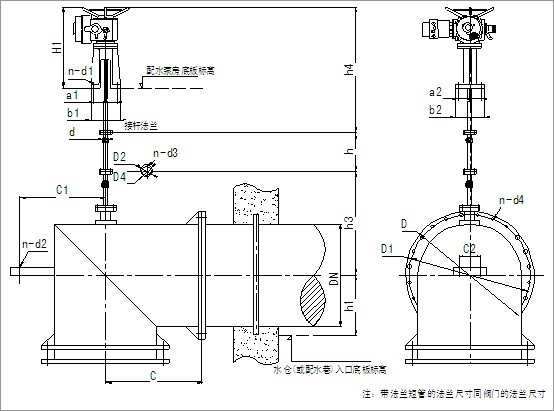

六、配水閘閥外形結構圖:
七、配水閘閥的采用說明:

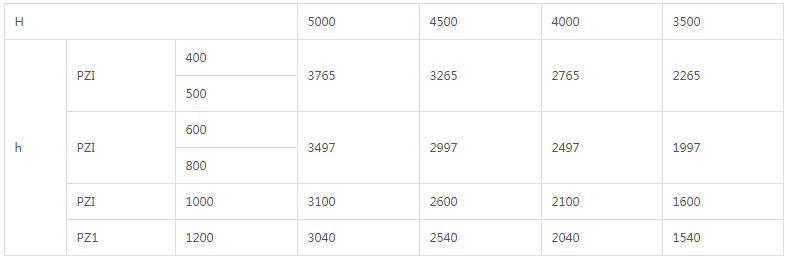

1、水泵房底板標高和水倉(或配水巷)入口標高之高差H與連接桿長度h值,本設計考慮四種情況,如下表所示:(單位:毫米)
各采用和使用單位,根據實際情況選用,如訂貨時能提出h值,則按訂貨單位要求加工,否則連接桿長度按H=5000時供貨,連接桿的一端的法蘭根據實際需要的h值在現場焊接.
