本公司生產的渠道閘門(鋼制閘門),主要材料為不銹鋼或碳鋼,具有重量輕,操作靈活,防腐蝕,不生銹,安裝維修方便,密封可靠等功能,廣泛應用于自來水廠、污水廠、排灌、排澇、石油、化工、冶金、環保、電力、塘堰、河流等工程,作為截止、調節流量和控制水位之用。
產品規格:200*200-4000*4000
產品型號:QZM/CBZ
產品規格:100*100-4000*4000
工作場所:室外
環境溫度:-40。C–80。C
介質及PH值:污水(6-9)、污泥(6-9)、排放水(5-8)
安裝形式:渠裝
產品用途:BQZM渠道閘門廣泛應用于給水排水工程,用以截斷渠道內的水流,其工作介質為常溫下的原水,清水,污水。
產品特點:
1:耐腐蝕,耐酸堿及大部分腐蝕性化學品及污水、海水。
2:密封性好,采用橡膠對金屬密封,止水膠圈為空心結構,密封性能大大提高。
3:力矩小,由于門板重量輕,門板與導軌之間的摩擦阻力小,故使得手輪操作力矩不大于100N。
4:閘門的過水斷面與渠道等寬;超寬型可制作成雙吊點啟閉。
5:對渠道深度的適應性強;具有結構簡單;安裝方便的特點。
6:可按不同狀況選用手動或手電兩用螺桿式啟閉機。
技術參數:
一、最大工作水壓:0.06MPa
二、工作介質酸堿度:6—9PH
三、最大泄漏量(密封長度):≤1.25m.min
四、啟門最大手動力:≤150N
性能和結構
1.不銹鋼渠道方閘門符合《ZBM型不銹鋼》企業標準。
2.閘門結構形式為明桿式不銹鋼、閘門的主要部件(閘板、閘框和導軌)進行酸洗鈍化處理。
3.閘板、閘框按大工作水頭設計,其拉伸、壓縮和剪切強度的安全系數不小于5。
4.門槽采用鋼板折彎成“U”字形,有一定的強度和剛度,在使用中不變形;門體為整體結構,在迎水面焊接“井”字形加強筋。
5.導軌按大工作水頭設計,其拉伸、壓縮和剪切強度安全系數不小于5。
6.密封座分別置于閘框和閘板上,用密封座相同材料制作的沉頭螺釘緊固。在啟閉閘板過程中,不能變形和松動,螺釘頭部落密封座工作面一起精加工,其表面粗糙度不大于3.2um。
7.密封座止水橡膠采用優質橡膠,密封條厚不小于4mm。
8.在閘板上端設有吊耳與閘板連接,吊耳的受力點靠近閘板中心線,在zui大水頭啟閉時,其拉伸壓縮和剪切強度的安全系數不小于5。
9.閘桿的傳動螺紋為梯形螺紋,精度達到7e級標準,閘桿按zui大工作開閉力設計,其拉伸壓縮和剪切強度的安全系數不小于5。
10.閘門在zui大工作水頭時,密封泄漏量正向承壓≤0.72L/min.m,反向承壓≤1.25L/min.m(密封長度)。
11.閘框密封座與閘板密封座間隙小于0.8mm。
12.閘板與閘框?qū)虿鄣拈g隙小于1.6mm。
13.在要求的操作條件下,啟閉機手柄設計zui大手搖力為15Kg。
14.驅動裝置采用一體化電動啟閉裝置,設有防護罩,其結構形式便于維修檢查,能滿足室外安裝使用的要求。
15.閘桿頂端設有防護罩,并帶有行程控制器,電動裝置上設有上下限位開關和過扭矩保護裝置,并帶有開度指示器,閘門的開啟程度,帶有文字“開”的箭頭隨開啟程度而旋轉方向。啟閉機帶有離合器及手輪,以供手動操作。
16.電動機為封閉結構、絕緣等級為F級,防護等級IP55,工作時噪聲小于45dB(A)。
17.閘門就地控制設備滿足下列條件并具有下列裝置:采用雙門結構,內裝指示燈及按鈕等控制元件,外門裝窺視玻璃并鑲密封橡皮圈。
電源:3相5線制,交流電380V,50Hz電機保護空氣開關、接觸器、熱繼電器、開閉指示燈、起??刂瓢粹o等元件。
主要零部件材質:
閘槽:不銹鋼
門體:不銹鋼
絲桿:不銹鋼
啟閉機座:鑄鐵
緊固件:不銹鋼
防腐處理
1.不銹鋼及非金屬材料不涂防腐涂料。
2.傳動部位接觸面涂防銹油脂保護。
3.碳鋼部件(傳動部件除外)均進行噴砂除銹質量達Sa21/2級標準。水上部件涂環氧鐵紅防銹漆,外罩面漆。
4.涂層均勻、光亮完整,沒有粗糙不平,漏漆等現象。漆膜牢固,無剝落、裂紋等缺陷。
油漆處理
1.表面進行噴涂處理。
2.涂漆均勻、細致、光亮、完整。漆膜牢固、無剝落、流痕和裂紋等缺陷。
技術標準
1.本設備材料符合GB標準規定。
2.所有量度、尺寸、重量均用國際單位(SI)表示。
3.我公司已通過ISO9001質量體系認證。
測試檢測
1.所有閘門及電動啟閉機在制造與裝配后,以及在制造廠發運前均經過檢查及整機試驗。其中包括材料的檢查與試驗、制造時的部件與工藝檢查,制造后性能測試及油漆工作的檢查與測試。
2.各項測試工作在我公司進行并由業主代表到場。
3.閘板、閘框及框架取得試棒的化學成份分析驗證其成份。
4.我公司將提供所有螺桿材料試驗證明。
5.校核啟閉機的所有功能,并進行常規試驗。

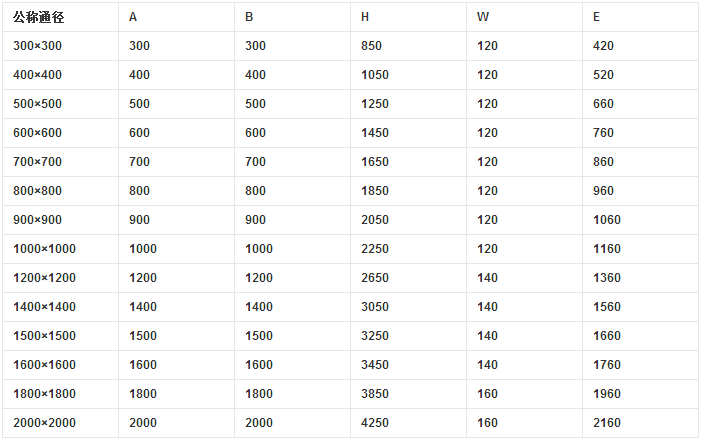

主要外形連接尺寸:
