本公司生產的電動通風蝶閥采用與閥體相同材料加工成密封圈,采用電或氣動傳動。其適用溫度隨閥體選材而定,公稱壓力<0.6MPa,一般 適用于工業、冶金、環保等管道作通風調節介質流量之用。
要特點為:
1、設計新穎、合理、結構獨特,重量輕,啟閉迅速。
2、操力矩小,操作方便,省力靈巧。
3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
主要用途與適用范圍:
本閥門安裝在鋼鐵冶金系統的熱風爐、加熱爐、換熱器、除塵器等系統的冷風、煤氣、空氣及煙氣管道上,起大面積截?cái)嘟橘|(zhì)、降低介質壓力的作用(允許有內泄漏),也可起到調節介質流量的作用。
工作原理及結構特點:
該閥是垂直蝶板式具有調節特性的閥門,由閥體、閥板、閥軸、驅動裝置等主要部件組成,全部為焊接結構,軸端采用柔性石墨編織填料密封,耐高溫。閥板啟閉靠手輪驅動手動裝置,手動裝置的zui終輸出力矩傳動給閥軸,靠閥軸的轉動驅動閥板旋轉,用以改變管道內截面積,以達到大面積截?cái)嘟橘|(zhì)、降低介質壓力或調節介質流量的作用,調節角度為0-90°。
要技術參數:
公稱通徑 DN(mm) 50-2000
公稱壓力 PN(MPa) 0.05 0.25 0.6
試驗壓力 Ps(MPa) 強度試驗 0.075 0.375 0.9
密封試驗 ≤ 1.5%泄漏量
適用介質 煤氣、含塵氣體、煙道氣等。
適用溫度 氣傳動、電傳動。

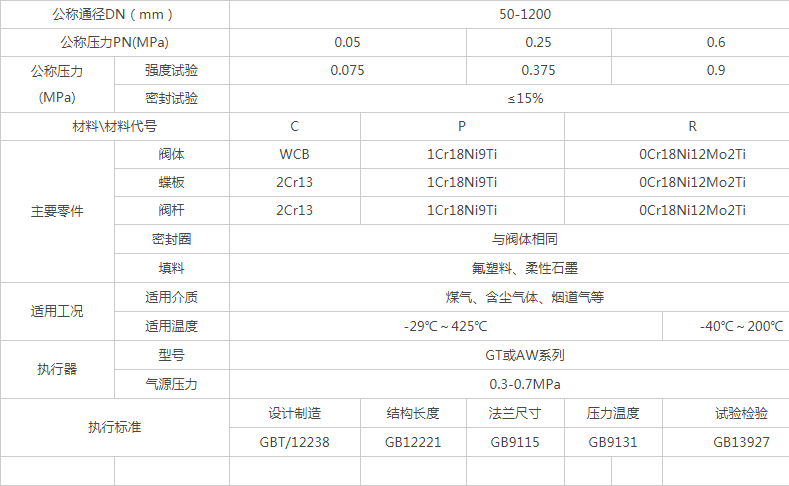

主要參數:

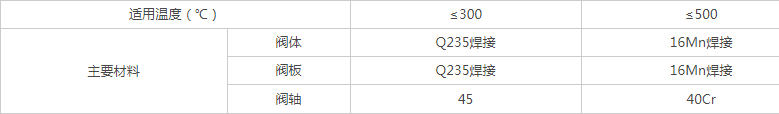

零部件材料:
