本公司生產的手動暗桿刀型閘閥是閘閥的一種,是直行程切斷閥門,帶蓋式刀型閘閥的閥板頭部有斜刃口,對介質具有一定的切斷作用,適合用于含纖維及固體顆粒介質及污水處理系統中,可佩手動,氣動,電動執行器,廣泛使用于造紙,采礦,化工,污水處理等過程自控系統中。
公稱壓力:PN
殼體試驗:1.5 Mpa
密封試驗:1.1 Mpa
工作溫度:橡膠≤80℃ 四氟密封≤180℃ 硬密封≤425℃
適用介質:糖漿、紙漿、污水、煤漿、灰、渣水混合物
?零件材質:
閥體:上蓋 碳鋼、不銹鋼
閥板:不銹鋼
閥桿:不銹鋼
密封圈:橡膠、四氟、不銹鋼、硬質合金
產品結構:
1.刀形閘閥采用金屬對金屬的硬密封,或采用金屬對橡膠的軟密封。在開啟和關閉的過程中,閘板與密封面采用了特殊的設計,摩擦較少,經久耐用。
2.此種帶蓋式閘閥的上密封突破了常規的密封形式,采用上蓋結構,使得上密封由大面積的矩形密封改成了小面積的圓周密封,密封性能大大提高。在圓周密封的基礎上,又采用了目前國際上先進的浮動密封改成了面積的圓周密封,密封性能大大提高。在圓周密封的基礎上,又采用了目前國際上先進的浮動密封結構(見圖一),使得上密封達到了與管道同壽命的程度,從而整體上提高了閥門的使用壽命。
3.此種閘閥在手輪頂部加裝封套裝置后,可以使閥門活動部件全部處于封閉狀態,閘板和閥桿的絲桿傳動不會因潤滑油干枯而卡澀。
暗板刀型閘閥特別適合在粉塵及干燥的惡劣環境中長期正常工作。 注:可根據使用單位的環境和要求來設計與生產,適合用戶的安裝和使用。
產品特點:
1、閥門采用整體式設計,,流體阻力小,操作靈活方便。
2、手動刀閘閥螺桿傳動采用雙平面軸承設計,使得傳動摩擦力大大減少,從而閥門開啟輕便順暢。
3、刀閘閥密封座采用可動式密封,且采用O形圈預緊提供預緊力使密封座緊貼閥瓣,泄露量大大減少,對在長期使用中密封副的磨損有自動補償功能提高了使用壽命。
4、固定導向爪,無凹槽設計,不易引起介質積存或卡阻。
5、閥座可根據介質和工況的需要,選擇金屬硬密封或軟密封:閘板采用表面鍍鉻或離子氮化處理,使閘板更耐磨,密封面使用壽命更長;軟密封可選PTFE閥座或增強PTFE閥座或三元乙丙、丁晴橡膠,密封性好,耐腐蝕。
6、良好的密封性能和經濟實用性強,操作可手動、氣動、電動,實用范圍非常廣。

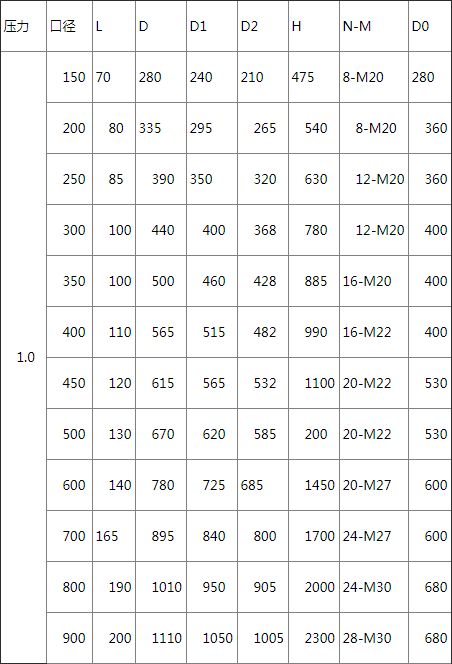

外形及連接尺寸:
