配水閘閥技術參數
產品概述:
PZI型配水閘閥是在PZ型的基礎上進行設計,該型配水閘閥具有重量輕、結構簡單、操作方便、密封性能好等優點,可供礦山井下水泵房各吸水井配水之用。
產品名稱:PZI配水閘閥
產品型號:PZI
公稱通徑:DN400-1000mm
壓力范圍:1.6MPa
閥體材質:鑄鐵、鑄鋼

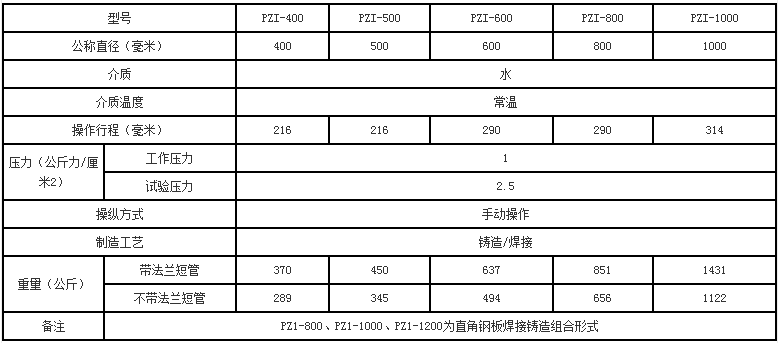

技術參數:

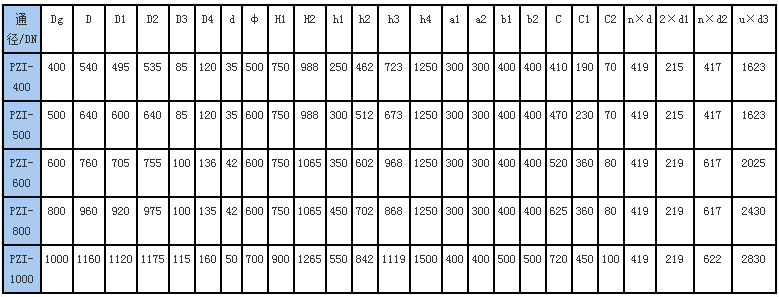

結構及安裝尺寸:
采用說明:

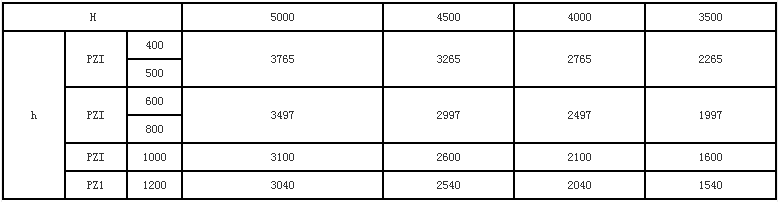

1、水泵房底板標高和水倉(或配水巷)入口標高之高差H與連接桿長度h值,本設計考慮四種情況,如下表所示:(單位:毫米)
2、各采用和使用單位,根據實際情況選用,如訂貨時能提出h值,則按訂貨單位要求加工,否則連接桿長度按H=5000時供貨,連接桿的一端的法蘭根據實際需要的h值在現場焊接。
延伸閱讀:配水閘閥怎么選擇?
選擇一款適合的配水閘閥,應根據排水系統的規定,從輸送液體的量,安裝頭,配管液體性質和操作條件和等幾個方面必須考慮。
1、流動阻力小。閥體內部介質通道是直通的,介質成直線流動,流動阻力小。
2、啟閉時較省力。是與截止閥相比而言,因為無論是開或閉,閘板運動度方向均與介質流動方向相垂直。
3、高度大,啟閉時間長。閘板的啟閉行程內較大,降是通過螺桿進行的。
4、介質可向兩側任意方向流動,易于安裝。閘閥通道兩側是對稱的。
5、形體簡單,結構長度短,制造工藝性好,適用范圍廣。
6、結構緊湊,閥門剛性好,通道流暢,流阻數小,密封面采用不銹鋼和硬質合金,使用壽命長,采用PTFE填料,密封可靠,操作輕便靈活。
