鋼制渠道閘門說明
渠道閘門是雙金閥門公司引進國外先進技術生產的產品,廣泛應用于自來水廠、污水廠、排灌、排澇、石油、化工、冶金、環保、電力、塘堰等場合。作為截止、調節流量和控制水位之用。其工作介質為常溫下的原水,清水,污水。
一、概述:
該產品系我公司的主導產品,它采用機械加工面直接止水,止水效果顯著。閘門結構合理,便于安裝,操作簡便,靈活,易于管理、耐腐蝕。
二、使用范圍及用途:
鋼制渠道閘門是水利水電工程中各種渠道上的控制性設備,廣泛應用于中小型水利水電、市政給排水工程、水產養殖、農田灌溉等水利工程。它是用于開啟控制水位,調節流量的作用。
三、結構及特點:
1.重量輕:約為普通閘門的1/3重量。
2.耐腐蝕:耐酸堿及耐大部分腐蝕性化學品及污水、海水等。
3.密封性好:采用橡膠軟密封,密封效果好。
4.力矩小:由于閘板重量輕,且閘板與道軌板之間摩擦阻力小,故操作力矩小。
5.壽命長:閘板與導軌之間裝有防鎖死結構使密封面磨損非常小。
6.維修方便:若經多年使用后出現泄漏現象,只需將閘板吊起,調換門框上橡膠密封圈即可,省時省力,維修成本低。
7.手動操作:采用螺桿式啟閉操作,操作方便、輕巧、可靠。
8.電動操作:電動控制裝置,定位精確、操作輕巧、易實現自控和遠控

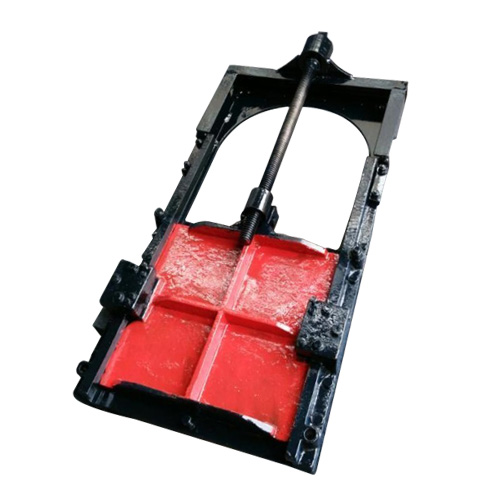

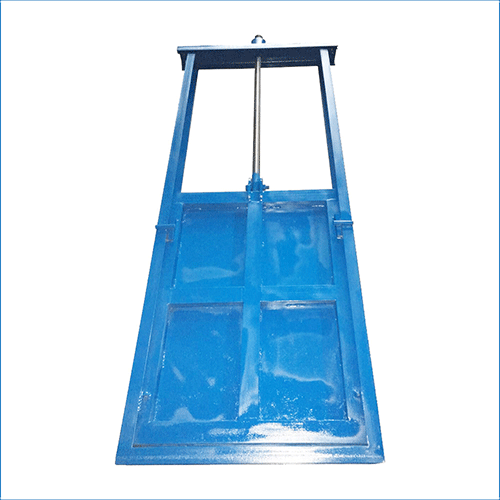

鋼制渠道閘門由閘板、閘框、壓板、止水銷、吊鼻等組成。按結構形式分為:PGZ整體式和組合式兩種。閘門在啟閉機的作用(手動和電動)下,使閘板在閘框的止水面上上下下滑動,完成開放和關閉的過水孔口,閉緊止水銷可使止水面有效貼合,以保證中水效果,實現良好的止水目的。每米長度的滲水量不超過0.03升/秒。
四、閘門的安裝與調整:
1、在閘門安裝前,首先檢查各部連接部位的螺栓是否因運輸裝卸中造成的松動,如有松動應以加固。
2、檢查主立框與附框、主立框與橫框、閘板與閘框連接的止水面是否有錯位,如有錯位則松動聯結螺栓將止水面調整在同一平面內。
3、閘門需要整體安裝,嚴禁拆開安裝。
4、安裝調整,閘門的一期工程基礎布置圖配鋼筋并留一定的焊接長度。二期澆注前將閘門整體吊裝就位,穿好各調整螺栓并擰緊,找好閘門前后、左右的正確位置,找直找平,用拉線加以固定,然后調整螺栓與工程鋼筋焊接,再用塞尺檢測確保各止水面的間隙在0.3mm以下,最后可進行二期澆注。
五、使用與保養
1、閘門在啟閉時應注意閘板的上、下極限位置,以免損壞閘門或啟閉機。
2、閘門在啟閉機過程中如有異常情況應立即停止使用并及時檢查處理。
3、閘門在使用中應進行防銹處理,并定期在止水面上抹黃油,以保證啟閉時閘板與閘框的止水結合面光滑。
4、閘門關閉時在距底面100mm處,將閘門暫停1分鐘,利用門底激流沖底槽內的雜物后再將閘門關閉。
