暗桿式鑄鐵鑲銅圓閘門原理結構簡介

　　鑄鐵鑲銅方閘門是我國積極吸收國內外先進結構和工藝，而進行改進的一種給排水及污水處理的理想設備。方閘門的制造加工符合建設部CJ/T300-1992標準和美國AWWA標準。

　　廣泛應用于市政、石油、化工、電站、冶金、煤炭、輕工、食品、制藥、水利、污水處理等給排水工程中。

　　對公稱壓力為0.1MPa以下的用在管道口合交匯窖井、泥沙池、污水渠道、原站井水口、清水池等地方，用以截止、疏通水流或調節水位。

　　并可與手動、電動、液動啟閉機組合配套使用，實現現場操作或遠距離集中控制，還可與微機聯動控制。

雙金閥門DN200*200-DN3000*3000暗桿式鑄鐵鑲銅閘門

　　暗桿式鑄鐵鑲銅閘門產品規格：

　　產品產品：雙金閥門

　　產品名稱：暗桿式鑄鐵鑲銅閘門

　　產品型號：ZAQF

　　產品規格：DN200*200-DN3000*3000

　　結構形式：明桿式、雙向承壓式

　　安裝形式：墻靠式、法蘭式

　　驅動方式：手輪式、手搖式、手電兩用啟閉機

　　適用介質：污水、海水、清水

　　產品用途：暗桿式鑲銅鑄鐵閘門用于給排水、防汛等水利水電工程，疏通水流的作用。尤其是風景區，道路等不允許明桿式圓閘門安裝的場合。

　　結構特點：暗桿式鑲銅鑄鐵閘門主要由門框、閘板、密封圈及可調式契型壓塊等部件所組成，具有構造簡單、堅固耐用、安裝方便等特點。

　　以及提升部分組成，其結構設計合理、密封性能好、防腐蝕性能強、使用壽命長、安裝方便、啟閉靈便其結構型式有方形、矩形、圓形、啟閉形式可手動亦可電動。

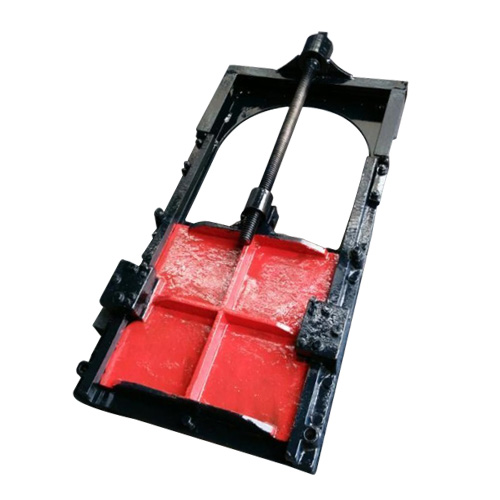

　　暗桿式鑄鐵鑲銅閘門產品結構：

　　1.暗桿式鑄鐵鑲銅閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成，導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接（對中小口徑的閘門，其導軌可與門框澆注成一體），導軌長度一般為閘門全開啟高度的1/2～1/3，因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。

　　2.暗桿式鑄鐵鑲銅閘門通過楔塊裝置的楔緊達到密封，密封材料為銅合金或橡膠，并經精密加工后配研，故密封性好。

　　3.暗桿式鑄鐵鑲銅閘門采用預埋鋼板或預埋螺栓式安裝，安裝、調試、使用、維護方便，使用壽命長。

　　4.品種規格齊全，適應性廣。

　　5.與啟閉機配套使用，閘門為工作部分，啟閉機為閘門開啟與關閉的執行部分，啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉，驅動傳動螺母或螺桿轉動使閘軸作垂直升降運動，從而開啟或關閉閘門，達到水、關水或調節水位的目的。

　　永嘉縣甌北雙金閥門有限公司17年專業從事套筒閥、鑄鐵鑲銅閘門、渠道閘門、配水閘閥等產品開發、生產、銷售為一體的企業。位于浙江省享有“中國泵閥之鄉”的溫州甌北，服務熱線：13634225661 （程經理）

　　雙金閘門訂貨說明：

　　1.訂貨時請?jiān)敿?xì)注明型號、規格、安裝及結構形式和用門中心到平臺距離H。

　　2.本公司系列閘門正向承壓水頭≤10m，超過此水頭時，需特殊訂貨。當閘門兩面均承受水壓且反向水頭大于3m時，請選用雙向閘門，其安裝必須采用附壁式方式，埋件同單向閘門，但G小于120的應按120取。

　　3.閘門門體及門框材料一般用灰鑄鐵制造，若需要球墨鑄鐵閘門或不銹鋼焊接閘門，請注明。

　　4.地腳螺栓由用戶自備，需要時請注明。

　　5.為了更好地服務于用戶，非標規格的閘門，我公司可為用戶提供預埋件詳圖。
