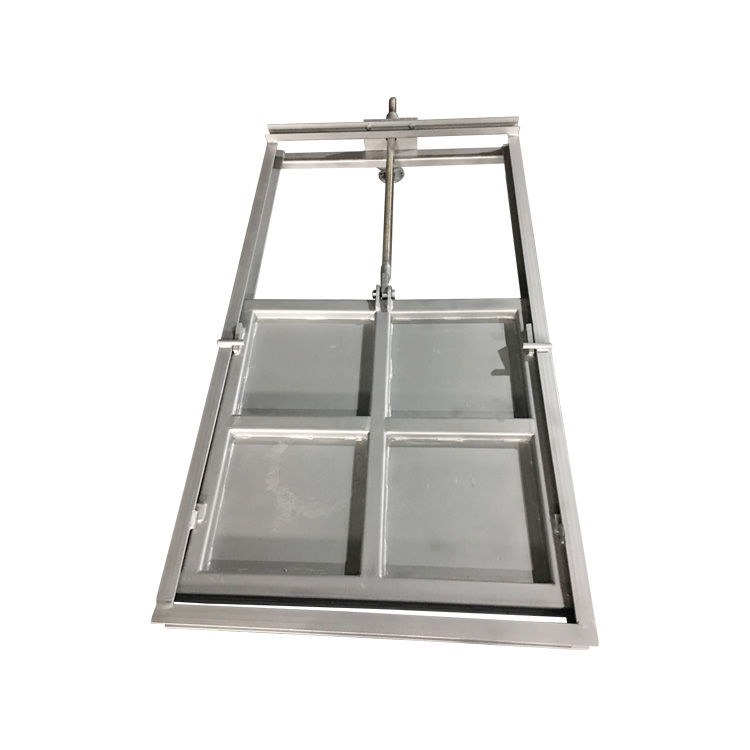

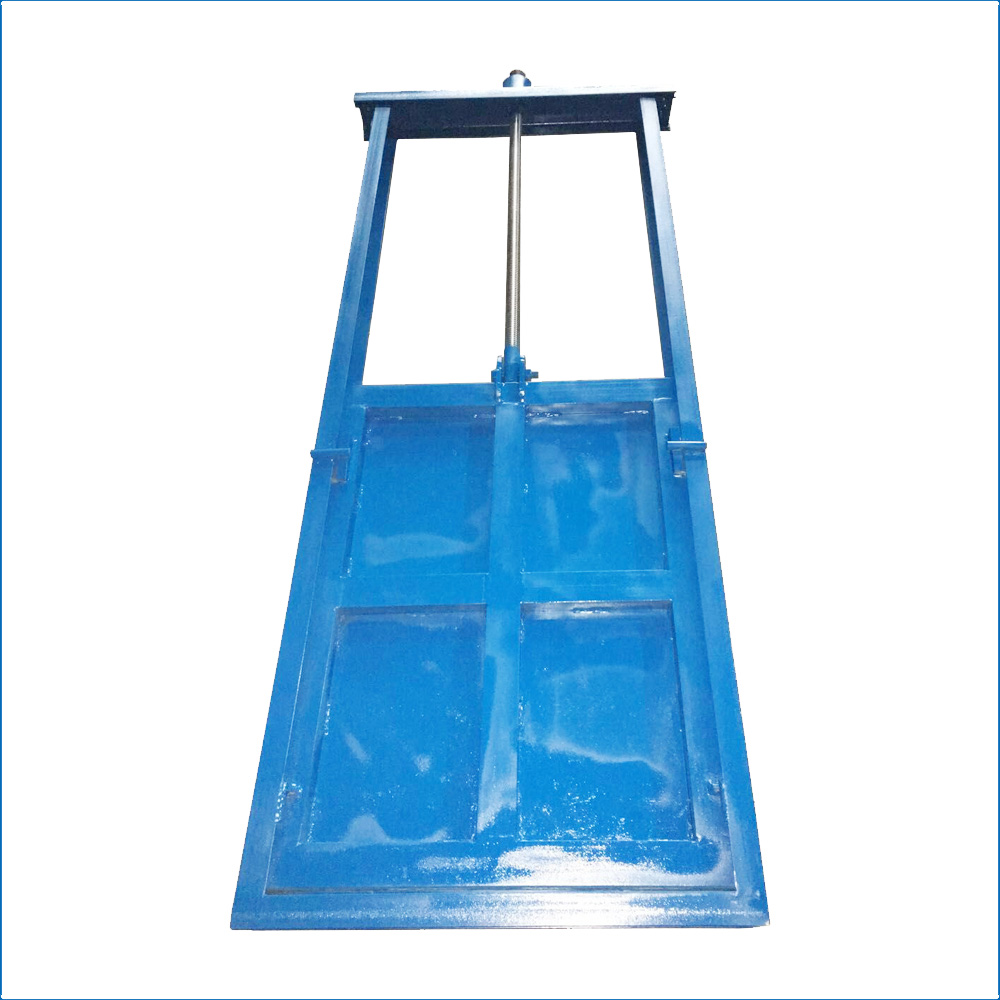

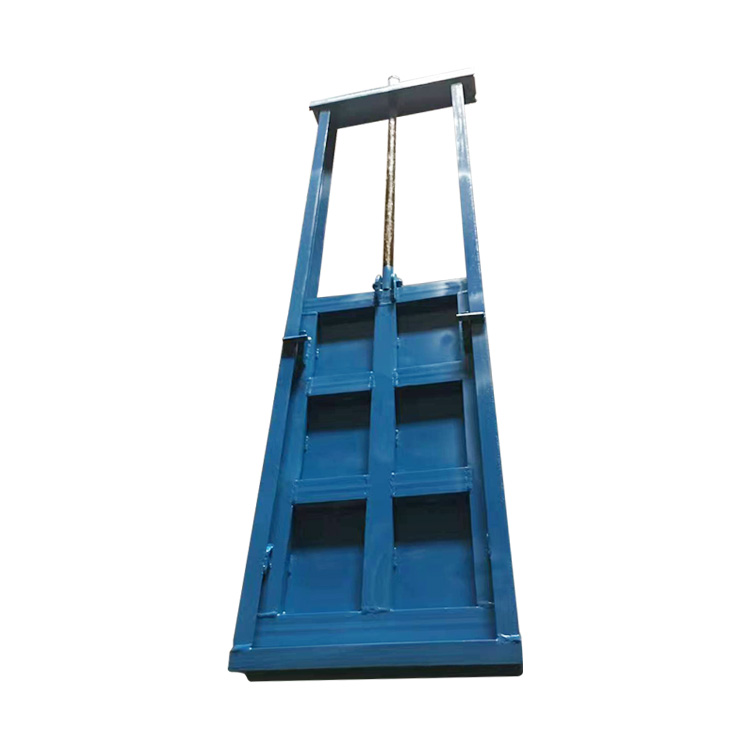

渠道閘門又稱鋼制閘門,不銹鋼閘門,主要材料為不銹鋼或碳鋼噴涂環氧樹脂涂料,橡膠軟密封,具有重量輕,操作靈活,防腐蝕,不生銹,安裝維修方便而且價格更優惠,密封可靠等功能,廣泛應用于自來水廠、污水廠、排灌、排澇、石油、化工、冶金、環保、電力、塘堰、河流等工程,作為截止、調節流量和控制水位之用。
渠道閘門主要由閘門(門框、閘板)、密封條、吊塊螺母等部件組成。密封面上鑲有P型橡膠條,確保了密封性和耐久性。渠道閘門久用磨損后,可通過楔形壓塊高度來確保正常工作。具有結構合理、封閉性好,安裝、調整、使用、維護方便、性能可靠等特點。

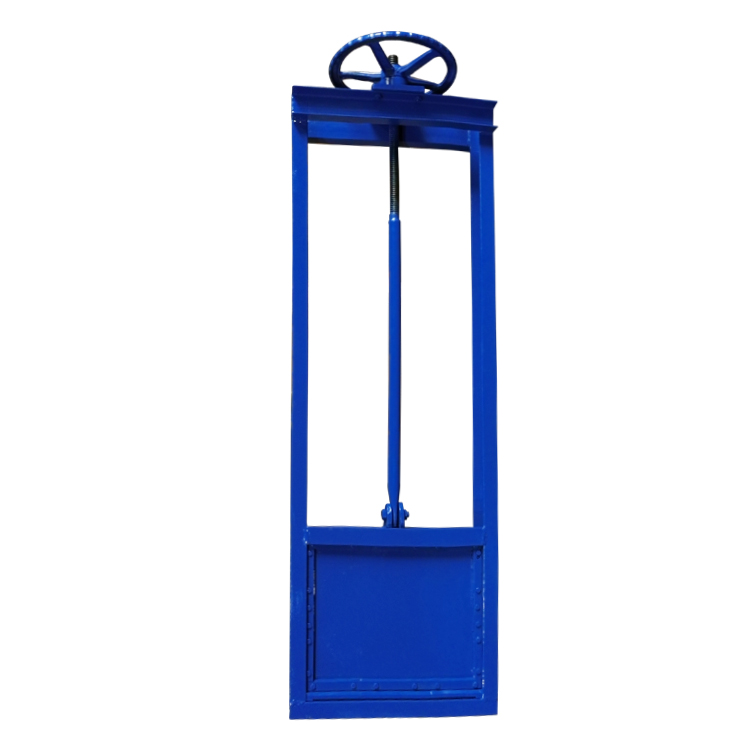

渠道閘門用于關閉和開放泄水通道的控制設施,是水工建筑物的重要組成部分,可用以攔截水流,調節流量、控制水位、排放泥沙和飄浮物等。調換門框上橡膠密封圈即可,省時省力,維修成本低。手動操作采用螺桿式啟閉操作,操作方便、輕巧、可靠。
渠道閘門槽的主要作用是支承閘門,使閘門的啟閉移動靈活方便,便于止水,并能把閘門承受的水壓力傳給閘墩。
為此,必須在閘門槽上埋設以下構件:支承門葉結構的軌道(主輪、側輪和反輪的軌道:);在閘門坐落的底檻上以及在止水橡皮對應處安裝平整的型鋼;在門槽和孔口的邊棱處設置保護混凝土的加固角鋼等。
閘門分類
按制作材料劃分。
主要有木質閘門、木面板鋼構架閘門、鑄鐵閘門、鋼筋混凝土閘門以及鋼閘門。
按閘門門頂與水平面相對位置劃分。
主要有露頂式閘門和潛沒式閘門。
按工作性質劃分。
主要有工作閘門、事故閘門和檢修閘門。
按閘門啟閉方法劃分。
主要有用機械操作啟閉的閘門和利用水位漲落時閘門所受水壓力的變化控制啟閉的水力自動閘門。
按門葉不同的支承形式劃分。
主要由定輪支承閘門、鉸支承閘門、滑道支承的閘門、鏈輪閘門、串輥閘門、圓輥閘門等。
結構組成
閘門主要由三部分組成:
?、僦黧w活動部分,用以封閉或開放孔口,通稱閘門,亦稱門葉;②埋固部分;③啟閉設備。
活動部分包括面板梁系等稱重結構、支承行走部件、導向及止水裝置和吊耳等。埋件部分包括主軌、導軌、鉸座、門楣、底檻、止水座等,它們埋設在孔口周邊,用錨筋與水工建筑物的混凝土牢固連接,分別形成與門葉上支承行走部件及止水面,以便將門葉結構所承受的水壓力等荷載傳遞給水工建筑物,并獲得良好的閘門止水性能。啟閉機械與門葉吊耳連接,以操作控制活動部分的位置,但也有少數閘門借助水力自動控制操作啟閉。
進行閘門形式選擇時,需要根據閘門工作性質、設置位置、運行條件閘孔跨度、啟閉力和工程造價等,結合閘門的特點,參照已有的運行實踐經驗,通過技術經濟比較確定。其中平面閘門和弧形閘門是常采用的門形。大、中型露頂式和潛沒式的工作閘門大多采用弧形閘門,高水頭深孔工作閘門尤為常用弧形閘門。當用作事故閘門和檢修閘門時,大多采用平面閘門。工作閘門前常設置檢修閘門和事故閘門
對高水頭泄水工作閘門由于經常作動水操作或局部開啟,應設法減少閘門振動和空蝕現象,改善閘門水力條件,按不同的部件考慮動力的影響,并對門體的剛度和動力特征進行分析研究。對門葉和埋件的制造、安裝精度都應嚴格控制,當門槽邊界流態復雜或體形特殊時,除需參考已有運行的成功試驗,還應通過水工模型試驗解決可能發生的振動、空蝕問題,以選定合適的門槽體形。
