1、配水閘閥由操縱臺,連接桿、閥桿、閘閥、短管等部件組成。
2、PZ—1型操縱臺由人工操作。手輪與螺母固定在一起,旋轉手輪,帶動絲杠升降。螺母下端裝有滾珠,以減少旋轉時的阻力。 PZ—II型用小型電動機作為動力源替代人工操作,可實現遠程控制,方便、快捷。

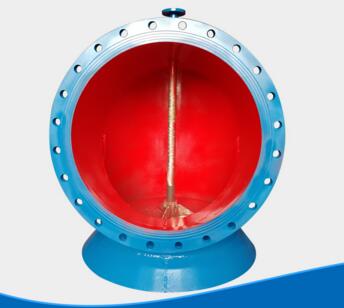

3、閘閥由閥體和閥辨構成。 閥體為焊接件,下部裝有錐形密封環、與閥辨共同構成密封部分。閥辨由焊接件與橡膠墊構成,通過帶有螺栓組件與閥桿連接,以保證閥的密封性能。
4、短管用于埋入配水井壁,為焊接件。
5、連接桿的長度由配水井底板至泵房底板的高度差來確定。說明書中規定了5米、4.5米、4米、3.5米四個檔次,用戶也可按實際安裝高度確定連接桿的長度。
