型號意義:
如:配水閘閥pz一5oo尺寸
pz-配水閘閥
500-公稱直徑
閥體材質:銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。
產品結構

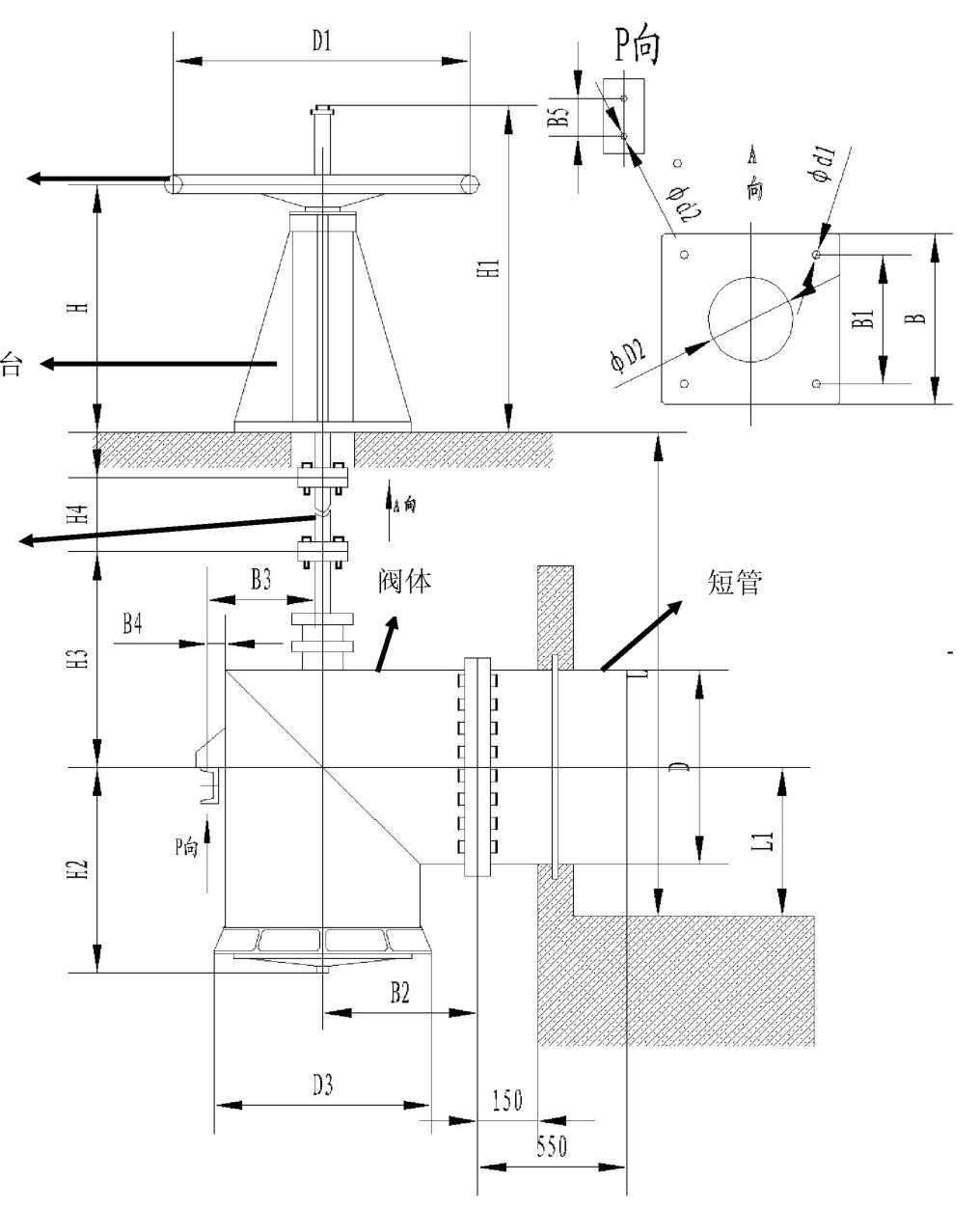

結構示意圖
配水閘閥由操作臺、連接桿、閥桿、閘閥、短管等組成。
操作臺由人工操作。手輪與螺母固定在一起,旋轉手輪,帶動絲桿升降。 螺母下端裝有滾球,以減少旋轉時的阻力。
閘閥由閥體和閥瓣組成。
閘體為焊接件,下部裝有一錐形密封環,與閥瓣共同構成密封部分。
閥瓣由焊接件與橡膠墊構成,通過帶環螺釘組件與閥桿鉸接,以保證 閥的密封性能。
短管用于埋入配水井井壁,為焊接件。
連接桿的長度由配水井底板至泵房底板的高度差來確定。本說明書中規 定了 5. 5米、5米、4米、和3. 5米四個檔次,用戶也可按照實際安裝
型號規格
型號 | 5500 (L) | 5000 (L) | 4000 (L) | 3500 (L) |
PZ1-300 | 3780 | 3280 | 2780 | 2580 |
PZ1-350 | ||||
PZ1-400 | ||||
PZ1-500 | ||||
PZ1-600 | 3510 | 3010 | 2510 | 2010 |
PZ1-800 | ||||
PZ1-1000 | 3120 | 2820 | 2120 | 1620 |
PZ1-1200 | 3040 | 2540 | 2040 | 1540 |
安裝

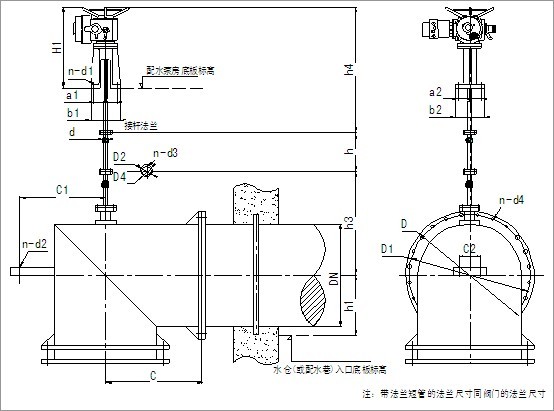

安裝示意圖
本產品在存放期間,操作臺絲杠應涂以防銹油脂,避免日曬雨淋。閥門 部件應避免沾染油脂,防止橡膠老化變質。
再灌注井壁時,預留短管孔和支撐閥門的槽鋼孔,泵房地面預留操作臺 基礎孔。
連接閘閥和短管的法蘭(中間加橡膠墊),把短管穿入預留孔中,借閘閥 的外露閥桿找好垂直度,固定支撐槽鋼。
操作臺就位后,按本說明書要求尺寸提升絲杠。
核對閥桿至絲杠間的連接桿長度,裝上連接桿,再校對一下垂直度,把 操作臺和短管固定。
卸下閥桿端部的卡環,檢查整個機構操作是否靈活。
