PZ型配水閘閥是直角式閘閥,用小型電動機作為動力源替代人工操作,可承受0.1Mpa的壓力。主要用于礦山井下各吸水井配水,也可用于選礦、水處理水池泄水。水中不含有腐蝕性的介質,水溫不大于80℃。
概述
1、本系列產品是直角式閘閥,可承受0.1Mpa的壓力。主要用于礦山井下各吸水井配水,也可用于選礦、水處理水池泄水。水中不含有腐蝕性的介質,水溫不大于80℃。
2、型號意義:
如:PZ-400
PZ-配水閘閥
400-公稱直徑
3、本系列產品所執行的標準是:企業標準Q/BBC-007-91《配水閘閥》。
結構說明
1、配水閘閥由操縱臺、連接桿、閥桿、閘閥、短管等部件組成。
2、PZ型用小型電動機作為動力源替代人工操作,方便、快捷。
3、閘閥由閥體和閥瓣構成。
1)閘體為焊接件,下部裝有一錐形密封環,與閥瓣共同構成密封部分。
2)閥瓣由焊接件與橡膠墊構成,通過帶環螺釘組件與閥桿絞接,以保證閥的密封性能。
4、短管用于埋入配水井井壁,為焊接件。
5、連接桿的長度由配水井底板至泵房底板的高度差來確定。分為5米、4.5米、4米、3.5米四種規格。用戶也可以按實際安裝高度確定連接桿的長度,按需定制。
安裝
1、本產品在存放期間,操縱臺絲杠應涂以防銹油脂,避免日曬雨淋。閥門部件應避免沾染油脂,防止橡膠老化。
2、在灌注井壁時,預留短管孔和支撐閥閘的槽鋼孔,泵房地面預留操縱臺基礎孔。
3、連接閥閘和短管的法蘭(中間加橡膠墊),把短管穿入預留孔中,借閥閘的外露閥桿找好垂直度,固定支撐槽鋼。
4、操縱臺就位后,按說明書要求尺寸提升絲杠。
5、核對閥桿至絲杠間的連接桿長度,裝上連接桿,再校對一下垂直度,把操縱臺和短管固定。
6、卸下閥桿端部的卡環,檢查整個機構操作是否靈活。

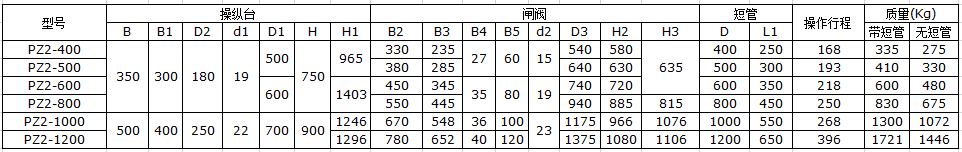

安裝尺寸表:
注:D2位操縱臺底面凸起部分尺寸,基礎預留孔應大于此數。

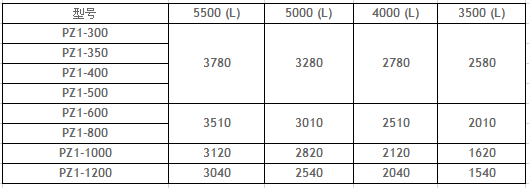

不同L值時的連接桿長度H4
其它:
1、成套供應范圍:操縱臺一件、閘閥一件、短管一件、連接桿一件,用于閘閥和短管法蘭連接的膠墊一件,電動機和渦輪箱一件。
2、隨技術文件:產品合格證一份,本說明書一份。
3、質量保證:再過流零件的材質符合輸送介質的要求,用戶恰當?shù)淖袷乇9芎褪褂靡?guī)則的條件下,從本廠發貨之日起的十八個月內,連續運轉不超過十二個月,產品應制造不良而發生損壞或不能正常工作時,本場免費為用戶更換或修理產品或零件。易損件磨損不在此限。
